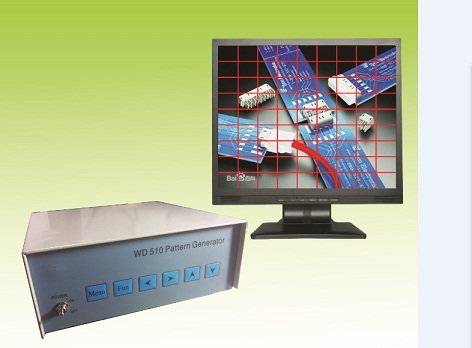

WD510C VGA接口多十字线发生器

WD510C VGA 接口多十字线发生器是一种可产生8根水平线和8根垂直线的十字线发生器，该发生器水平和垂直线条可在0-8根之间任意设定，可以根据用户需要实现不同功能。输入模拟视频信号，输出为VGA信号可直接接驳电脑用VGA 显示器。本机提供很细的彩色线条叠加在要观测的图像上，用于工业设备的精确定位指示。

显示的十字线有8种颜色（白、黄、青、绿、紫、红、蓝、黑）可选，本机分辨率为1024X768，线的粗细为一个像素。每根线可以任意调节。

一、主要特点：

◆ 可产生8根水平线和8根垂直线。

◆ 每根线可以全屏任意移动。

◆ 垂直线和水平线的数量可以任意搭配。

◆ 十字线有8种颜色（白、黄、青、绿、紫、红、蓝、黑）可选。

◆ 十字线的位置可以自动存储，开机自动调出，方便用户使用。

◆ 带有按键锁定功能，防止用户误操作。

三、主要参数：

（3）视频输入为标准PAL或NTSC信号制式

（4）图像采集*大分辨率：PAL720×576；

                         NTSC720×480

(3)   图像输出分辨率：1024×768（70Hz）；

(4)   输入接口：      BNC 连接

(5)   输出接口： VGA D-SUB 15针

（7） 电源电压： 5V  DC

(7)   电源功率        2.5W

（8） 机箱参考尺寸：210mm(宽)×100mm(纵)×70mm(高)
