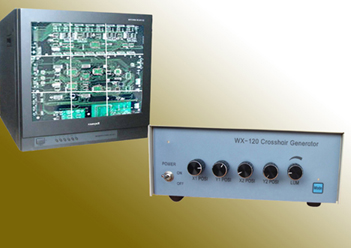

WX120双十字线发生器(工业级)

电子双十字线发生器是一种由专用VLSI和单片计算机设计的新型全数字化定位专用电子线发生器，可由电子电路产生两条水平线和两条垂直线，亮度可随时调节。提供白线和黑线显示用于不同显示场合。本机具有极高的稳定性和可靠性，电子线显示位置无任何漂移，并可实时记忆当前位置数据，开机后自动调出方便用户使用。采无手感用电子编码器可精确方便的调整电子线的水平和垂直位置，可连续亮度调节，提供白线和黑线显示。电子线叠加在摄像头（CCD）输出的信号上在监视器上显示，通过面板旋钮调节可调出任意长宽比的矩形定位指示区域。可用于CCD监视定位及微焊接系统的显示定位、印制电路板（PCB）检测精确定位指示和数控钻床的仿真编程定位等。

主要特点：
1、 可显示两根水平线和两根垂直线，每根水平线或垂直线可单独移动。垂直线有正常和超细两种模式可供选择.

2、 本机有工作状态存储功能，可实时记忆当前的工作状态（电子线位置等），开机后自动
调出，方便用户使用。
3、 可实时调节电子线亮度，并可提供白线和黑线显示。可提供特殊规格定制
4,特别设计的抗干扰模组,适应具有干扰环境的工业应用场合.

5,提供实线/虚线显示模式选择    .
视频输入：1Vp_p  PAL
视频输出：1Vp_p  PAL
电源电压：220V AC

主要用途
用于CCD监视定位及微焊接系统的显示定位、印制电路板（PCB）检测精确定位指示和数控钻床的仿真编程定位等。,我们还生产“电子十字靶标发生器”、“特殊标志图形发生器”、“带位置坐标数据显示的电子线发生器”、“多线条发生器”等。我们还可提供“CCD监视专用高倍放大镜头”、“专用调节支架”带十字线的CCD等。自主知识产权,可为用户提供特殊规格的定制服务
等。
外形尺寸：宽(W) 195mm 深(L) 260mm 高(H) 80mm

南京日能艾尔电子科技有限责任公司
南京大光路47号
联系人 林生
13951934057
zkkj2002@163.com

http://njrner.diytrade.com
